搞懂这5张图工控入门并不难,电路图怎么看?电路图基础知识入门?开关电源维修

来源:admin   人气:60161   更新:2021-05-17 14:55:09

很多初学者朋友不知道怎么分析电路图,只要你彻底的学透了一下几个电路图,你就能慢慢学着自己设计电路、分析电路图、会看图接线了。

搞懂这5张图工控入门并不难

星三角降压启动控制线路原理图

这个是手动控制的接线图,主线部分的接线一定要注意相序,启动时电机星型接法,运行的时候是三角形接法。右边的控制线部分,KMY和KM△要互锁,启动按钮SB2按下去以后,KM一直是自锁状态,几秒延时以后我们手动按下SB3,这时候KMY线圈失电,同时KM△自锁。SB3的按钮开关常开点串KM△的线圈常闭点串KMY的线圈。

搞懂这5张图工控入门并不难

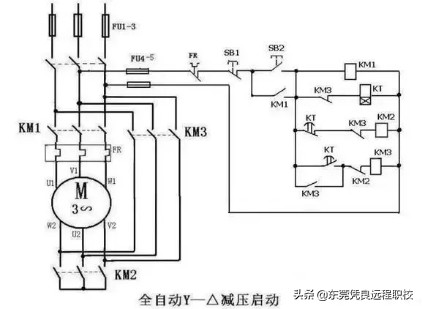

带延时继电器的星三角图

带延时继电器的星三角更加方便,接线和上图的手动控制类似,只不过把按钮开关换成了延时继电器。按钮开关SB2按下去以后KM1自锁,同时延时继电器的线圈得电启动,延时继电器KT常闭点串KM2线圈,KT常开点串KM3线圈,延时时间到了以后KM3自锁。KM3的辅助常闭点串延时继电器的线圈,所以启动完成后,延时继电器也会断电。

搞懂这5张图工控入门并不难

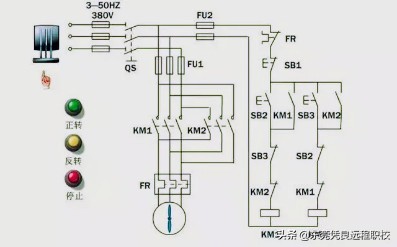

控制电机正反转完整接线图

这个电路没有太大的实用性,但是非常适合学习。2个中间继电器和一个交流接触器,我们看一下电路,2个继电器互锁,KA1的线圈串KM的辅助常闭点,KA2的线圈串KM的辅助常开点。所以按下SB按钮开关KA1自锁,同时KA1的常开点闭合KM自锁,实现了启动操作。然后再按下SB按钮开关,KA2又会自锁,KA2的常闭点会断开,而KA2的常闭点是串的KM的线圈,所以同时KM线圈失电,实现停止操作。

搞懂这5张图工控入门并不难

小车自动往返电路

这个电路也很经典,它是控制电机正反转的加强版。利用行程开关实现自动往返的效果,按下SB1启动按钮KM1自锁,小车开始正向走,当碰到限位开关SQ1时,KM1线圈失电KM2自锁,小车又反向运行。只要不按下SB3这个

搞懂这5张图工控入门并不难

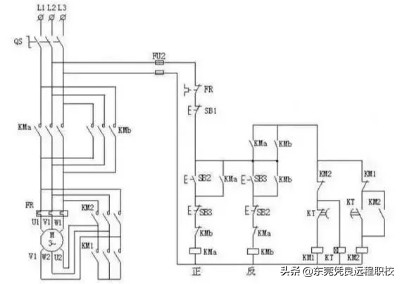

星三角加正反转

星三角加电机正反转两张图合在一起。
